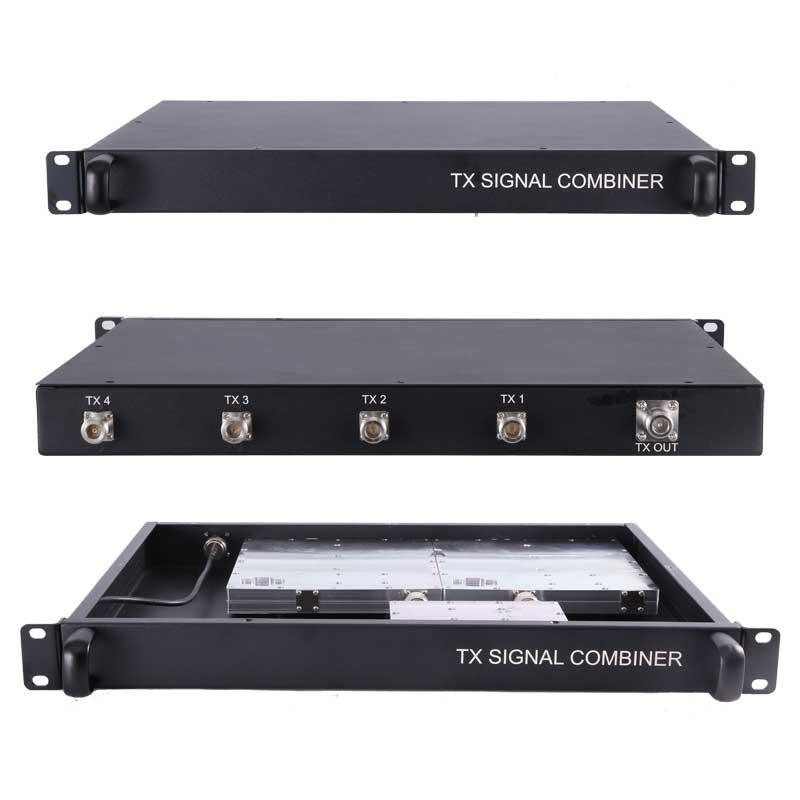

合路器-发射合路器
合路器主要用作将多信号合路到一套分布系统。先景科技合路器采用同频合路器的3dB电桥，它能够沿传输线路某一确定方向上对传输功率连续取样，能将一个输入信号分为两个互为等幅且具有90°相位差的信号。提高输出信号的利用率，广泛应用室内覆盖系统中对基站信号的合路。而且该发射合路器采用积木式结构，体积小，可根据用户的需求组合，方便安装。
1、全新的加厚泡沫垫圈和瓦楞包装纸盒，减低运输损坏。
2、采用新型材料和设计原理提高了设备隔离度减轻了重量。
3、2U标准全铝机箱，面板拉丝处理，加厚结构和把手。
4、多合路器通用化设计，提高了生产效率。
5、承受100W高功率输入高可靠性。
6、通过第三方检测机构认证。
项目 | 常温下（﹢15℃~+35℃） | 极限温度下（-30℃~+60℃） | ||
型号 | XJ-HLQ-150 / XJ-HLQ-350 / XJ-HLQ-400 / XJ-HLQ-450 | |||
工作频率 | 136-174MHz / 350-390MHz / 400-430MHz / 440-470MHz | |||
通道间距 | Min 100KHz(TEST) | |||
插入损耗 | 二合一路 | ≤4.1dB | ≤5.2dB | |
三合一路 | TX1,TX2≤7.3dB;TX3≤4.1dB | TX1,TX2≤8.4dB;TX3≤5.2dB | ||
四合一路 | ≤7.3dB | ≤8.4dB | ||
驻波比 | 输入 | ≤1.2dB | ≤1.5dB | |
输出 | ≤1.4dB | ≤1.5dB | ||
工作带宽 | VHF:15MHz/UHF:30MHz | |||
端口误差 | ≤0.6dB | |||
Tx to Rx隔离度 | ≥70dBm | |||
Ant to Tx隔离度 | ≥50dBm | |||
反向隔离度 | ≥45dBm | |||
OIP3 | ≥85dBm | |||
平均功率 | ≤100W per Channel | |||
工作温度 | ﹢15℃~+35℃ | -30℃ to +60℃ | ||
储存温度 | -40℃ to +85℃ | |||
工作湿度 | ≤95% RH | |||
阻抗 | 50Ω | |||
接口 | N-connector（female） | |||
尺寸（mm) | 428×84.5×294（根据规格而变） | |||
